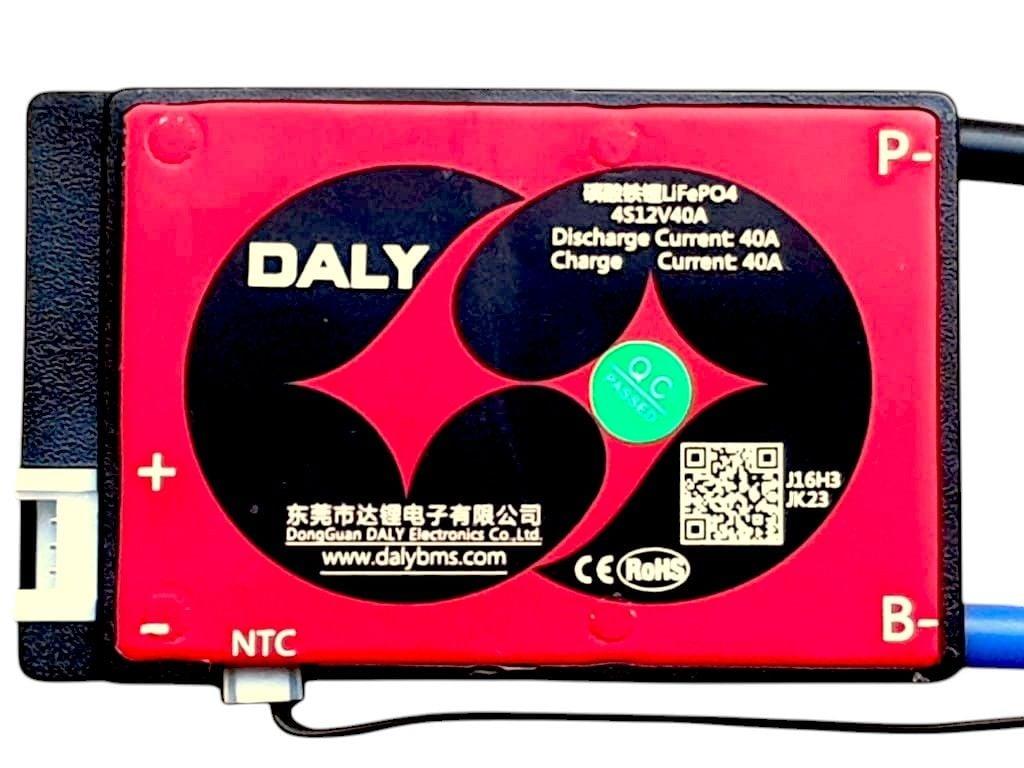

Eşitleme Başlama Voltajı: 3,475-3,525V
Balanslama Akımı : 30mA
Aşırı Şarj Koruma Voltajı : 3,65+-0,05V
Koruma Gecikmesi : 1sn
Kurtarma Voltajı : 3,5 / 3,55V +- 0,05V
Kısa Devre Koruması :10-500 mikro saniye Kurtarmak için yükü ayırın
Aşırı Deşarj Koruması : 2,3 +-0,05V
Aşırı Deşarj Kurtarma Voltajı : 2,7 +-0,05V
Isıl koruma : Şarj : -20 +55C / Deşarj : -40 +75C
Çalışma Aralığı : -40 +85C
Enerji Harcaması : 400mikro Amperden az
BMS iç direnci 20miliohm'dan az
Sürekli Şark Akımı : 40A / pik 56A
Sürekli Deşarj Akımı : 40A / 140A
4S Şarj Votlajı : 4*3,6 = 14,4V sabit akım-sabit voltaj (cc-cv yöntemiyle)

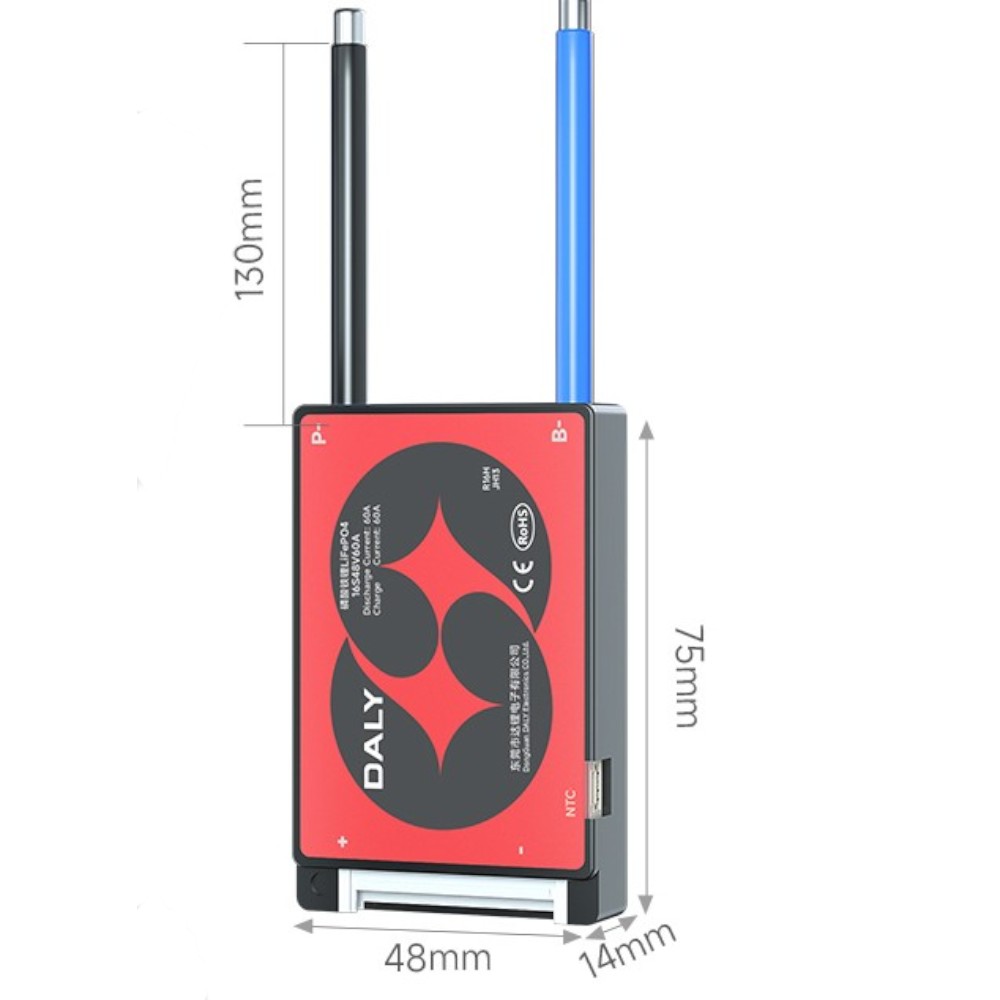

Ölçüler :48x75x14mm
Kablo Boyu : 13cm
Kablo : 24 AWG
Ürün Kullanımı : BMS temsili olarak 100A kullanılmıştır. Montajlama adımları aynıdır.
Ⅰ. Örnekleme hatlarının sırasını işaretleyin
5PIN kablolu 4S BMS
Not: 4 telli BMS yapılandırması için varsayılan örnekleme kablosu 5PIN'dir.
1. Siyah kabloyu B0 olarak işaretleyin. (negatif uç)
2. Siyah kablonun yanındaki ilk kırmızı kablo B1 olarak işaretlenir.
... (ve sırayla işaretlenir)
5. Son kırmızı kabloya kadar, B4 olarak işaretlenir. (pozitif uç)

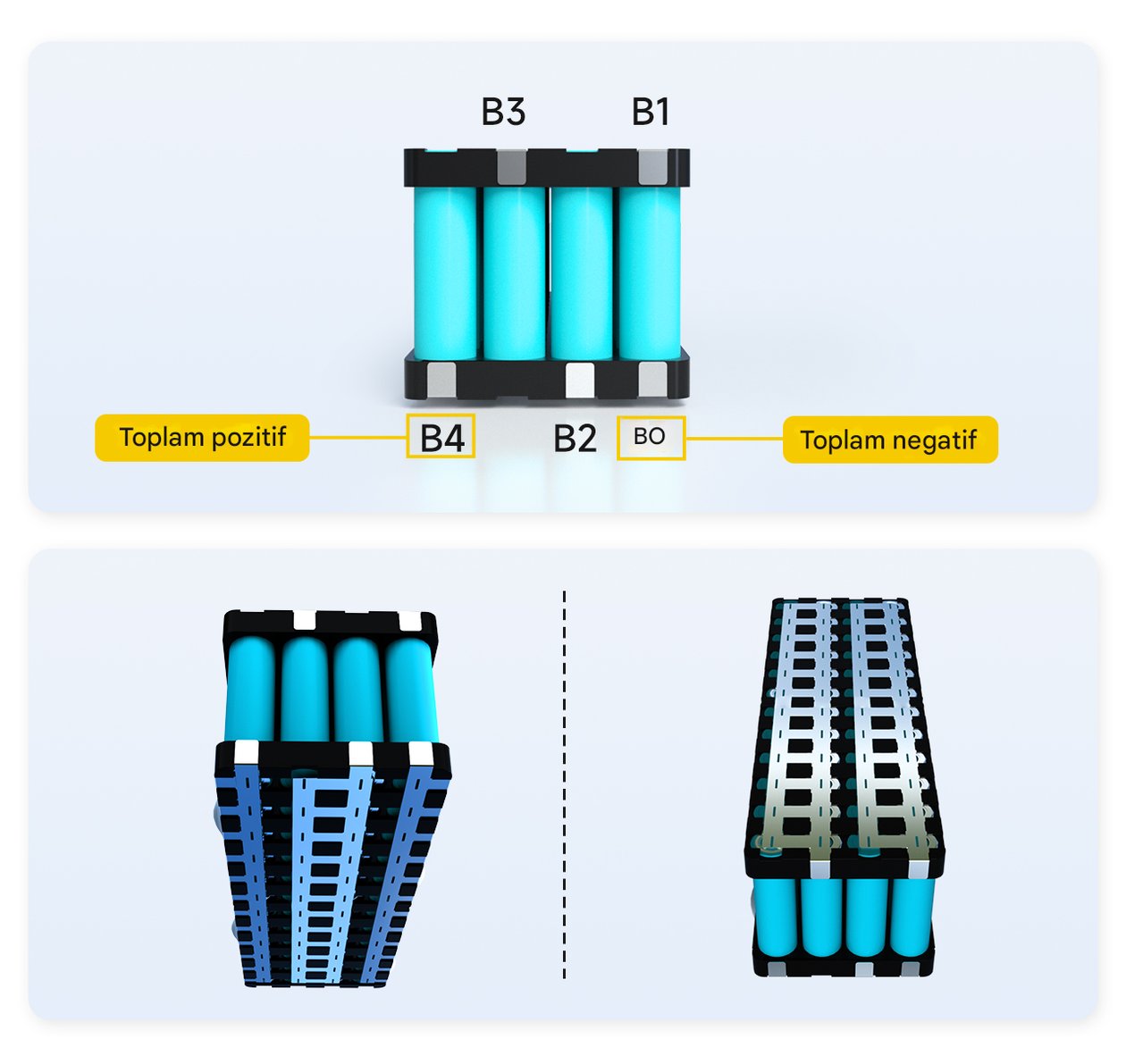

Ⅱ. Batarya kaynak noktalarının sırasını işaretleyin.
Kablonun ilgili kaynak noktasının konumunu bulun, önce batarya üzerindeki ilgili noktanın konumunu işaretleyin.
1. Akü grubunun toplam negatif kutbu B0 olarak işaretlenmiştir.
2. İlk akü dizisinin pozitif kutbu ile ikinci akü dizisinin negatif kutbu arasındaki bağlantı B1 olarak işaretlenmiştir.
3. İkinci akü dizisinin pozitif kutbu ile üçüncü akü dizisinin negatif kutbu arasındaki bağlantı B2 olarak işaretlenmiştir.
4. Üçüncü akü dizisinin pozitif kutbu ile dördüncü akü dizisinin negatif kutbu arasındaki bağlantı B3 olarak işaretlenmiştir.
5. Dördüncü akü dizisinin pozitif elektrodu B4 olarak işaretlenmiştir.
Not: Batarya grubunda toplam 4 tel olduğundan, B4 aynı zamanda akü grubunun toplam pozitif kutbudur. B4, akü grubunun toplam pozitif katı değilse, işaretleme sırasının yanlış olduğu kanıtlanır ve kontrol edilip tekrar işaretlenmelidir.

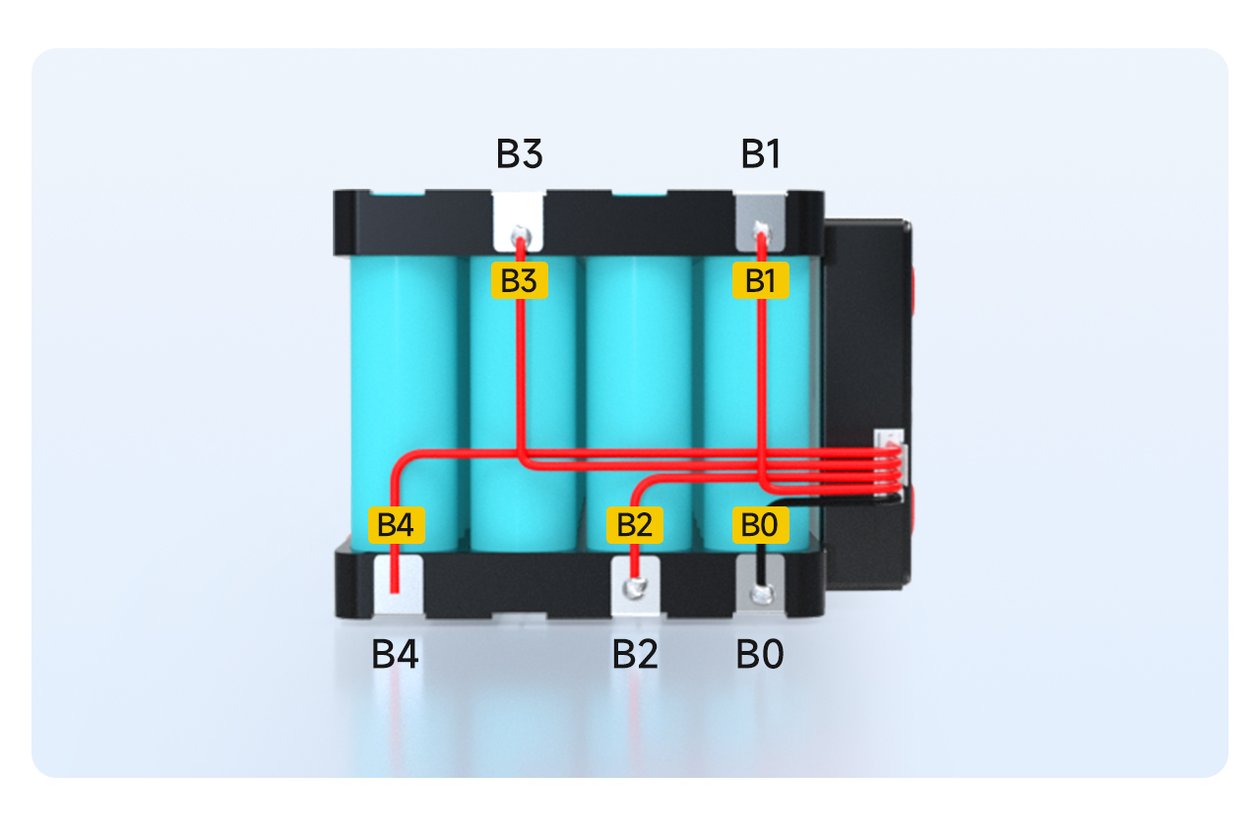

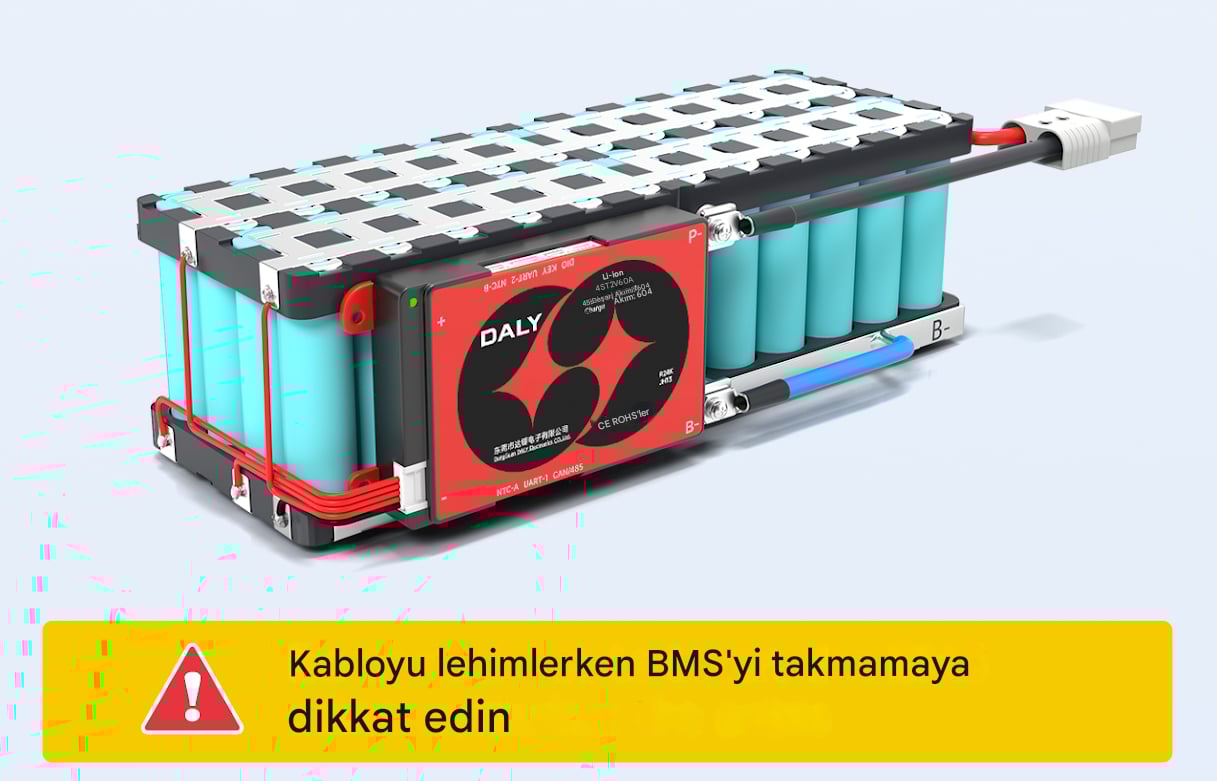

Ⅲ. Lehimleme ve kablolama
1. Kablonun B0 ucu, pilin B0 konumuna lehimlenir.
2. B1 kablosu, pilin B1 konumuna lehimlenir.
... (ve sırayla kaynaklama)
5. B4 kablosu, pilin B4 konumuna lehimlenir.

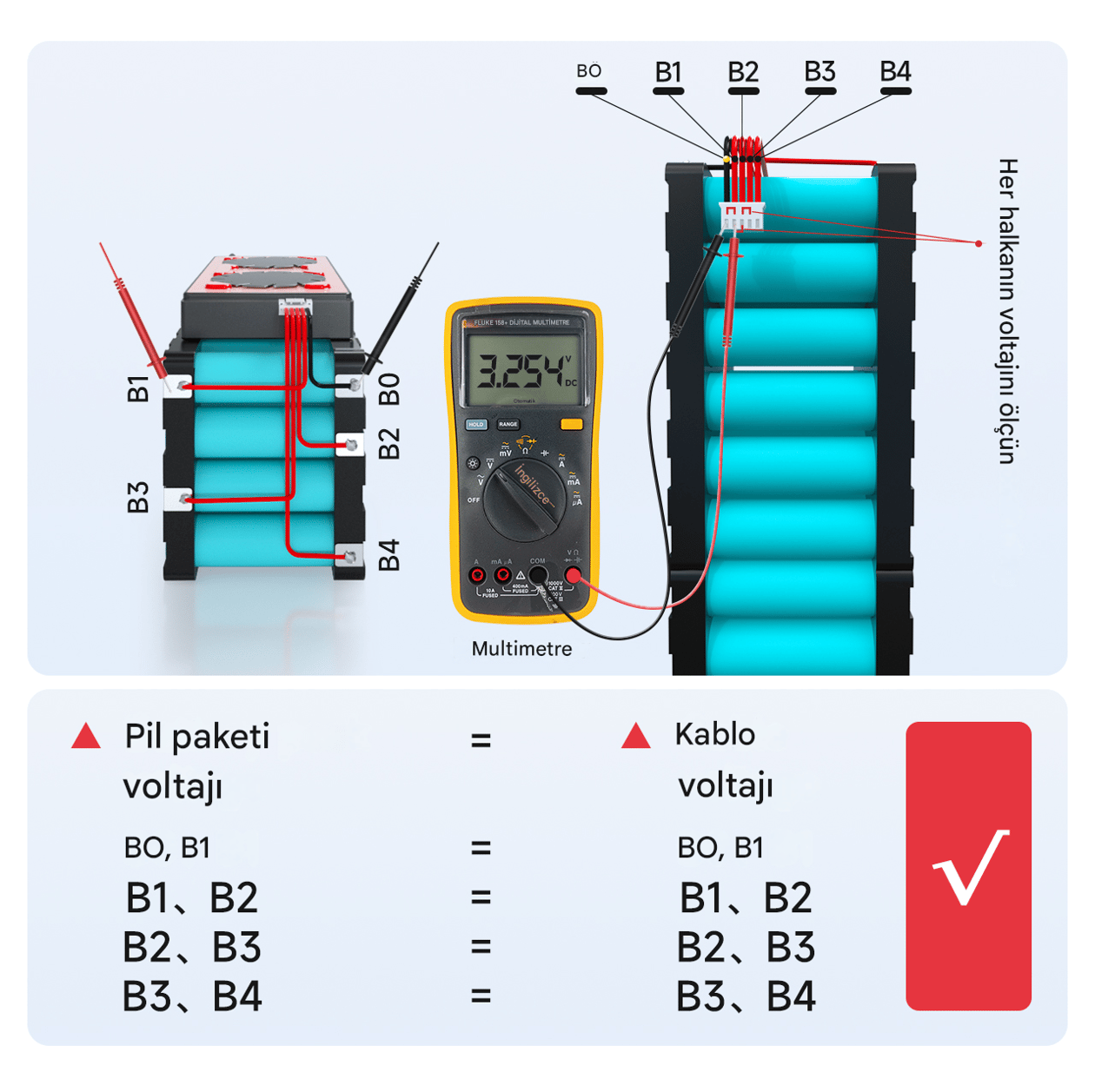

Ⅳ. Gerilim Algılama
Kablolar tarafından doğru gerilimin toplandığını doğrulamak için bitişik kablolar arasındaki gerilimi bir multimetre ile ölçün.
1. B0 - B1 kablosunun geriliminin, B0 - B1 akü grubunun gerilimine eşit olup olmadığını ölçün. Eşitse, gerilim toplama işleminin doğru olduğunu gösterir. Eşit değilse, toplama hattının zayıf kaynaklı olduğunu ve kablonun yeniden kaynaklanması gerektiğini gösterir. Benzer şekilde, diğer dizilerin gerilimlerinin doğru toplanıp toplanmadığını ölçün.
2. Her dizinin gerilim farkı 1V'u geçmemelidir. 1V'u geçerse, kablolamada bir sorun olduğu anlamına gelir ve algılama için önceki adımı tekrarlamanız gerekir.
Ⅴ. BMS kalitesinin tespiti
! BMS'yi prize takmadan önce daima doğru voltajın tespit edildiğinden emin olun!

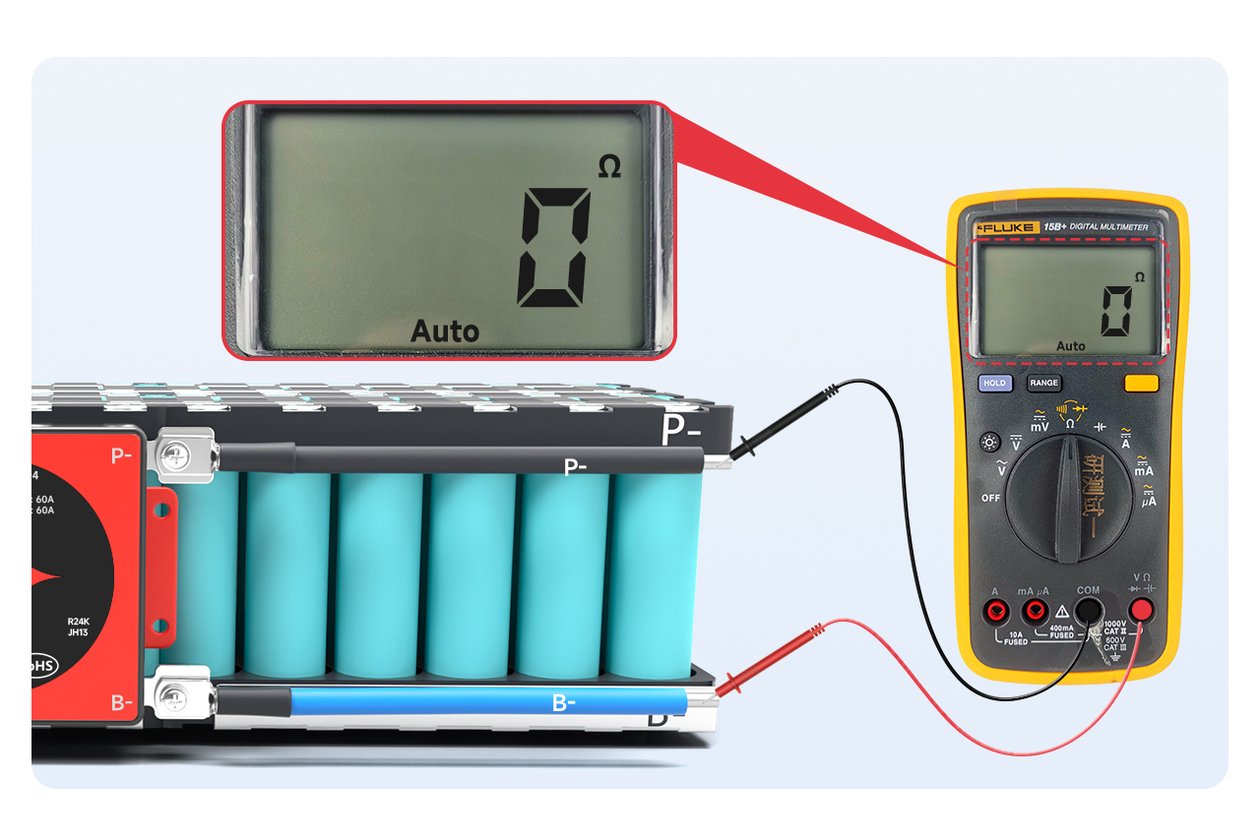

Multimetreyi iç direnç seviyesine ayarlayın ve B- ve P- arasındaki iç direnci ölçün. İç direnç bağlıysa, BMS'nin iyi durumda olduğu kanıtlanır.
Not: İç direnç değerine bakarak iletimi değerlendirebilirsiniz. İç direnç değeri 0Ω'dur, yani iletim anlamına gelir. Multimetrenin hatası nedeniyle, genellikle 10mΩ'dan düşük bir değer iletim anlamına gelir; ayrıca multimetreyi buzzer'a göre ayarlayabilirsiniz. Bir bip sesi duyulabilir.
Not:
1. Başlatma (SOFT) anahtarlı BMS, anahtar kapalıyken anahtarın iletkenliğine dikkat etmelidir.
2. BMS iletken değilse, lütfen bir sonraki adıma geçin ve işlem için satış personeliyle iletişime geçin.

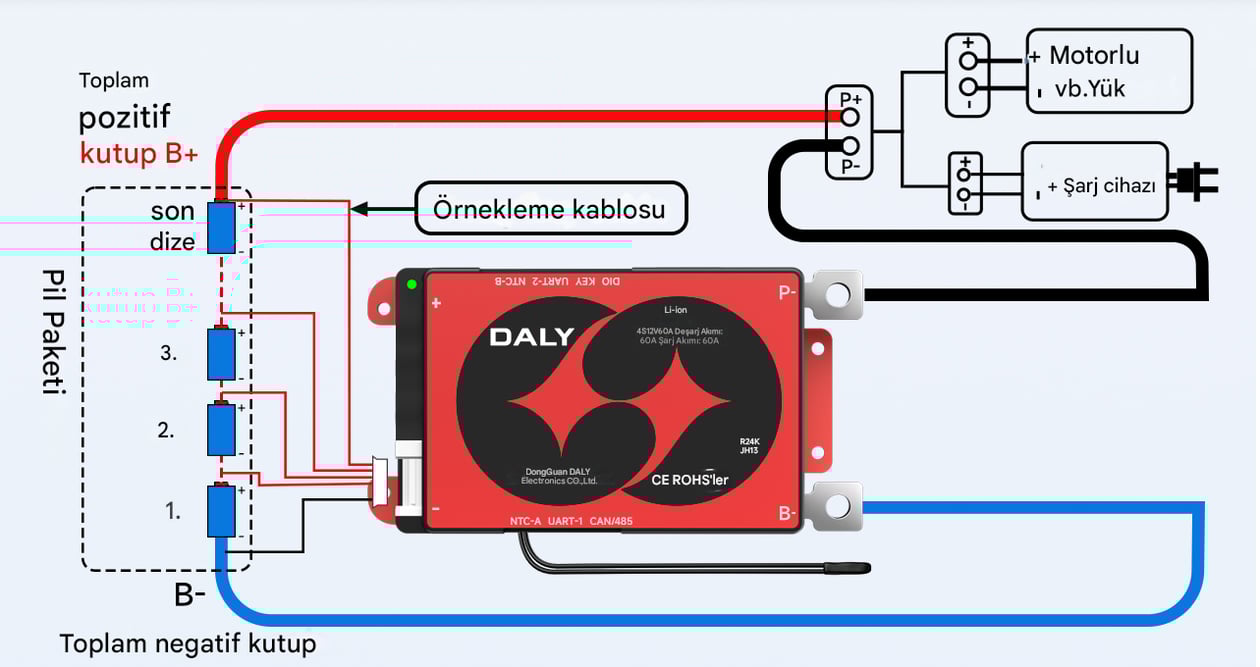

Ⅵ. Çıkış hattını bağlayın.

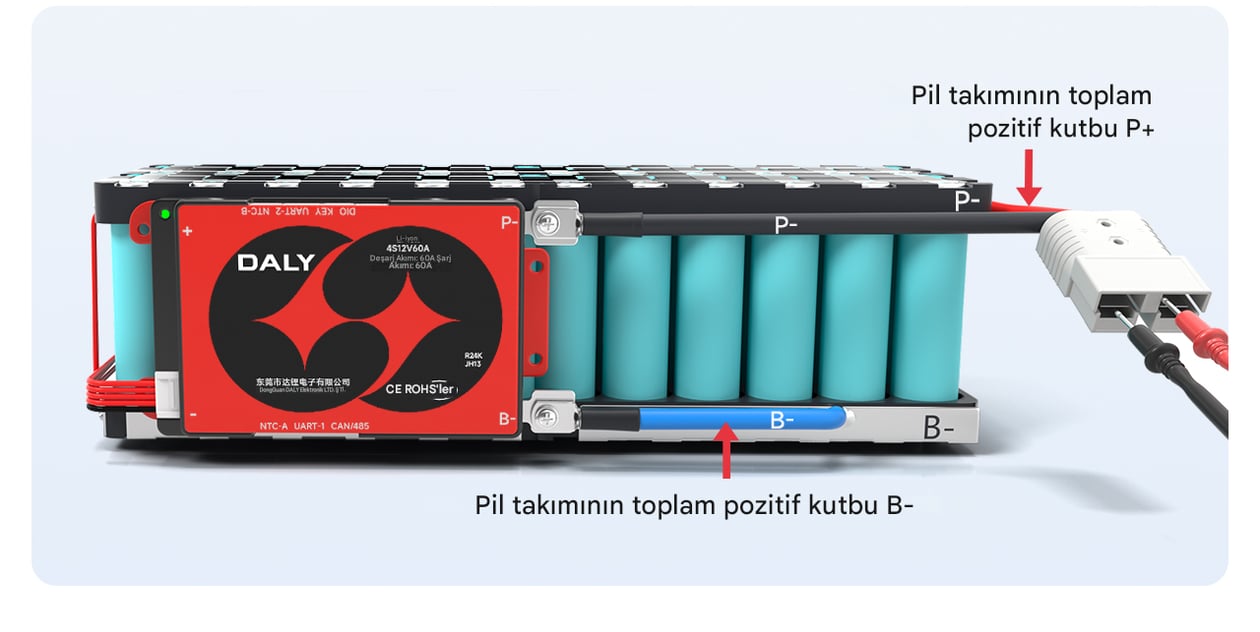

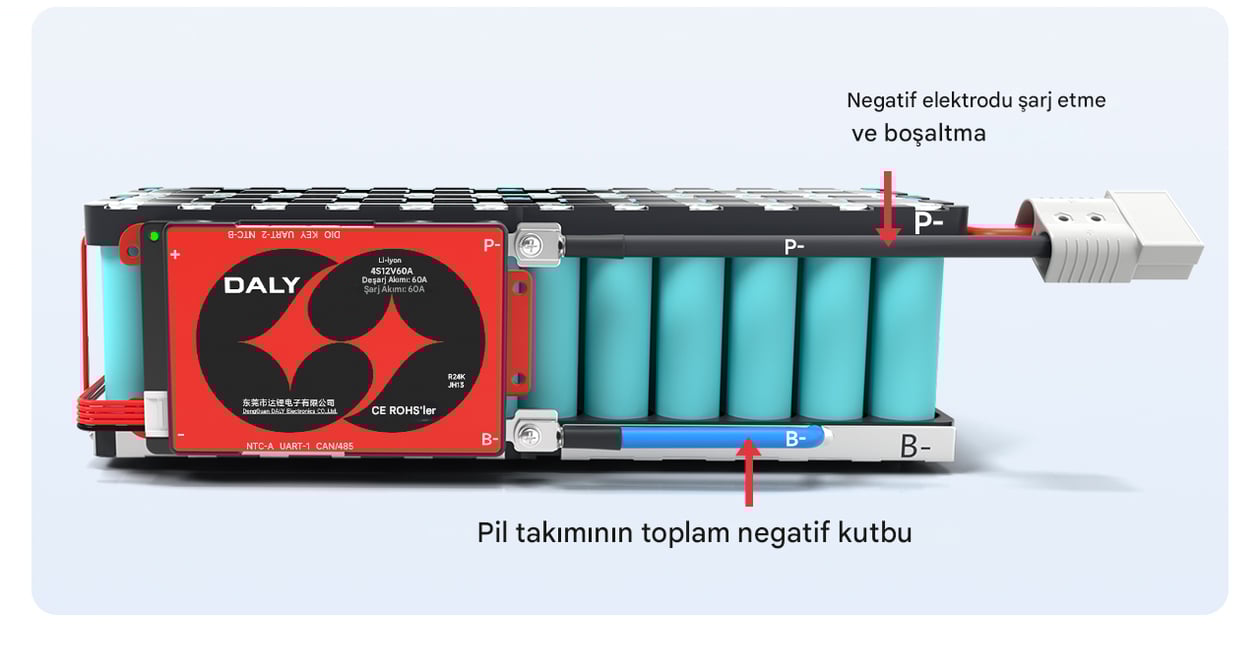

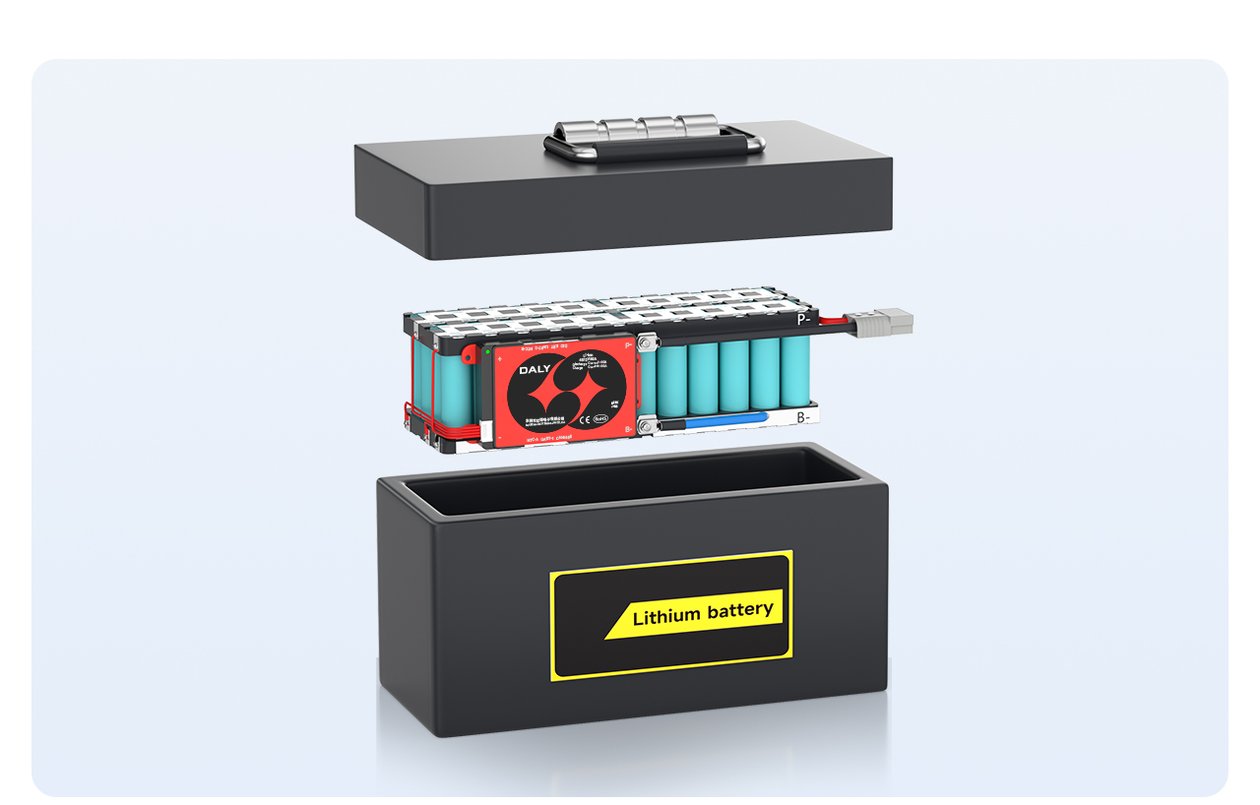

BMS'nin normal olduğundan emin olduktan sonra, BMS üzerindeki mavi B- kablosunu akü grubunun toplam negatif B- ucuna lehimleyin. BMS üzerindeki P- hattı, şarj ve deşarjın negatif kutbuna lehimlenmiştir.
Kaynak işleminden sonra, BMS üzerindeki voltajın akü voltajıyla uyumlu olup olmadığını kontrol edin.
