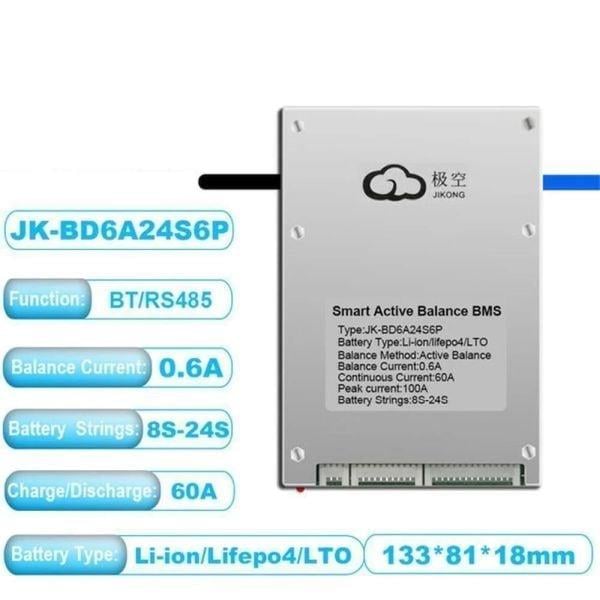

JK Smart BMS 8S-24S 60A Deşarj - 600mA Aktif Balans - Bluetooth - Lion - LiFePO4 - LTO ( JK-BD6A24S6P ) (M09.1372)

JK JiKong JK-BD6A24S6P

İngilizce Kullanım KILAVUZU

Türkçe Kullanım KILAVUZU

Bluetooth Bağlantılı

600mA Aktif Balans Dengeleme

Lion: 7S-20S

LiFePO4 : 8S-24S

LTO : 12S-24S

60A Sürekli Deşarj / 100A Peak Tepe Akımı

60A Sürekli Şarj

Koruma değerleri ayarlanabilir.

Kısa devre, Sıcaklık Koruması

136x83x18mm

 *CANBUS özelliği yoktur.

Paket içeriği :

• JK-BD6A24S6P Smart Bluetooth BMS
• 11 pin + 15pin 2 adet Soket Kablo
• 2 NTC'li Soket kablo

Ürün montajında Balans kablosunun NTC'ye yakın son kablosu olan B+ kablosunu Bataryanızın artısına bağlamayı unutmayınız!
Bu olmadan BMS çalışmaz.
Örnek 8S bir batarya için B+, B8 ile batarya artısına beraber bağlanmalı.
Örnek : 16S bir batarya için B+, B16 ile batarya artısına beraber bağlanmalıdır.

BMS Başlatma (Uyandırma) Metodları :

Öncelikle montajdan sonra hemen yükü bağlamayınız teslerini yaptıktan sonra yük bağlayınız!

1. Başlatma butonu satın alarak ( link )

2. Bataryanızın alması gereken uygun şarj voltajını vererek.

3.  Lütfen aşağıdaki videoyu dikkatlice izleyiniz.   Bu işlem bir avometre gerektirir.
     Avometre : Diyot ölçme kadmesinde iken siyah probu P-,  Kırmızı probu B-'ye değdirin.
