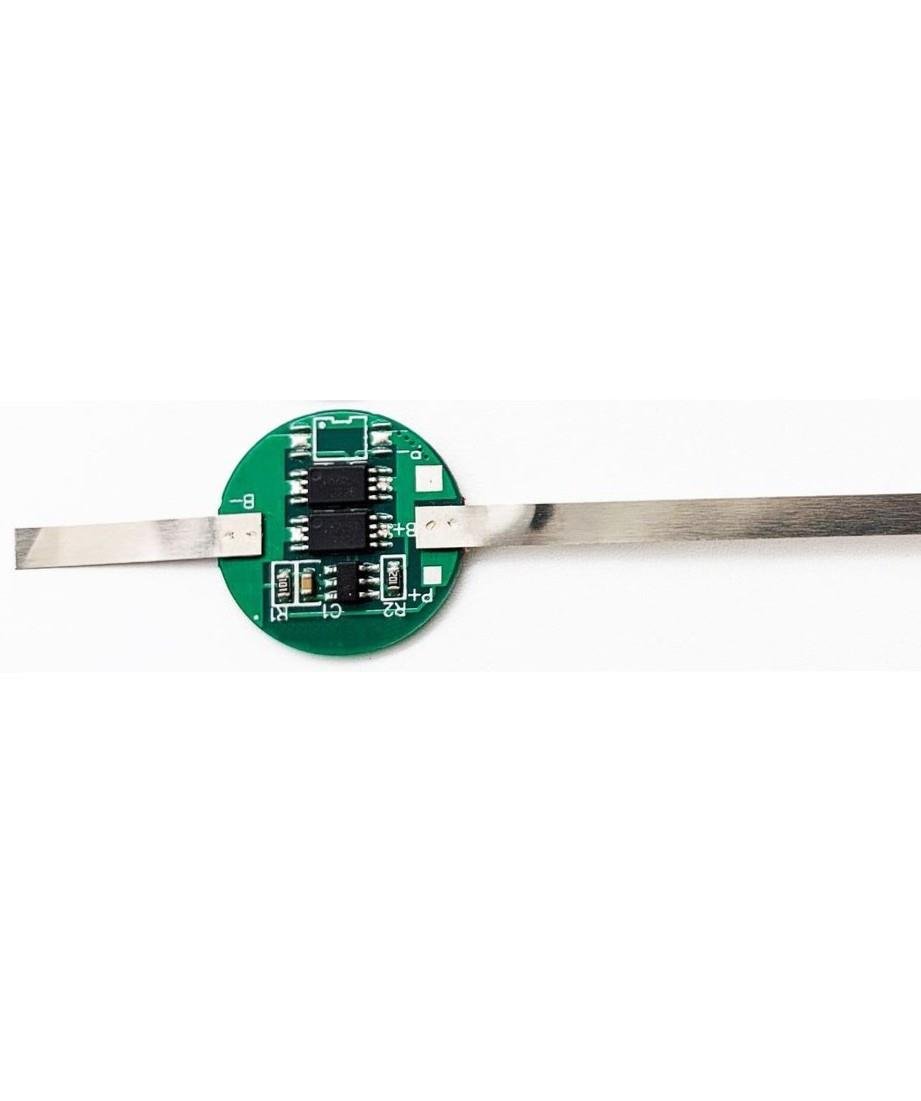

1S 5A 18650 Lityum iyon piller için (nominal voltajı 3,7V olan) Koruma devresi
Ürün nikelli yapıdadır. Yuvarlak şekildedir. Pilin tam üstüne yerleştirebilirsiniz (Çap 18mm)
DW01A IC + 2x 8205A Mosfet
* Ürün üzerinde NTC yoktur.
* Bu ürün yükü motor olan bataryalar için uygun değildir.
* Lifepo4 piller için kullanılmaz
P+ : Şarj Deşarj +
P- : Şarj Deşarj -
B+ : Pil +
B- : Pil -
Aşırı Deşarj Koruma Voltajı : 2,7V
Serbest Bırakma Gerilimi : 3V
Sürekli Deşarj Akımı : 5A
Sürekli Şarj Akımı : 3A
Aşırı Şarj koruma Voltajı : 4,28V +-0,5V
Serbest Bırakma Gerilimi : 4,2V
Empedans : 50mOhm
Enerji sarfiyatı : 10uA
Çap : 16mm
Ölçüler :18mm B- nikel, 80mm B+ Nikel
Ağırlık : 0,8 gr
Lityum Pil Koruma Kontrol Modülü (PCM), lityum tabanlı pillerin güvenli ve verimli bir şekilde çalışmasını sağlayan hayati bir elektronik devredir. Lityum piller, yanlış kullanıldığında veya aşırı koşullara maruz kaldığında hasar görmeye ve hatta tehlikeli durumlara (aşırı ısınma, patlama, yangın) yol açmaya eğilimli oldukları için bu modül büyük önem taşır.
PCM'nin Başlıca Görevleri
PCM'nin temel işlevleri şunlardır:
- Aşırı Şarj Koruması: Lityum pillerin belirli bir voltajın üzerinde şarj edilmesi, pilin kimyasal yapısına zarar vererek ömrünü kısaltır ve tehlike oluşturur. PCM, pil tamamen şarj olduğunda veya belirli bir voltaj seviyesine ulaştığında şarj akımını keserek bu durumu engeller.
- Aşırı Deşarj Koruması: Pilin çok düşük bir voltaja kadar boşalması da pilin kalıcı olarak zarar görmesine ve kapasite kaybına yol açar. PCM, pil voltajı kritik bir seviyenin altına düştüğünde deşarj işlemini durdurur.
PCM'nin Çalışma Prensibi
PCM, genellikle bir mikrodenetleyici, voltaj regülatörleri, akım sensörleri ve koruyucu transistörler (MOSFET'ler) gibi bileşenlerden oluşur. Bu bileşenler sürekli olarak pilin voltajını, akımını ve bazı durumlarda sıcaklığını izler. Belirlenen güvenlik eşiklerinin dışına çıkıldığında, PCM içerisindeki kontrol devresi, pil ile dış dünya arasındaki bağlantıyı kesmek için koruyucu transistörleri (MOSFET'ler) açar veya kapatır. Bu sayede pilin ve bağlı cihazın zarar görmesi engellenir.
PCM Kullanmanın Faydaları
- Artırılmış Güvenlik: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi riskleri ortadan kaldırarak pilin güvenli kullanımını sağlar.
- Uzun Pil Ömrü: Pilin güvenli sınırlar içinde çalışmasını sağlayarak, kimyasal yıpranmayı azaltır ve pilin genel ömrünü uzatır.
- Optimum Performans: Pilin kararlı voltaj ve akım akışı ile çalışmasına yardımcı olarak cihazın en iyi performansı göstermesini sağlar.
- Maliyet Etkinliği: Pilin veya elektronik cihazın arızalanmasını önleyerek, tamir veya değiştirme maliyetlerini düşürür.
Kısacası, PCM, lityum pillerin "bekçi"si gibidir. Pili potansiyel zararlardan koruyarak hem pilin kendisinin hem de kullanıldığı cihazın ömrünü ve güvenliğini maksimize eder.
